Záhadné chování po výpadku proudu

Vinotéka Hyundai VIN 12 DZ fungovala bez problémů, dokud nedošlo k přerušení napájení. Po opětovném zapnutí začala pípat v nepravidelných intervalech a display podivně poblikával. Nic nenasvědčovalo tomu, že by šlo o běžnou chybu, kterou vyřeší reset nebo odpojení od sítě. Rozhodl jsem se podívat dovnitř:

Demontáž a hledání závady

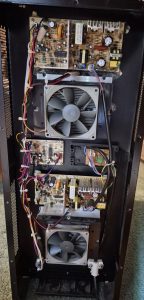

Po otevření vinotéky je vidět, že jde o poměrně komplexní zařízení – dvě řídicí desky, dva ventilátory a hezký svazek kabelů. Postupnou diagnostikou jsem zjistil, že problém je v jednom ze zdrojů, který vůbec nestartuje.

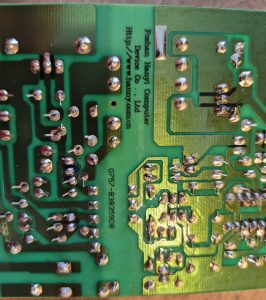

Vytáhl jsem desku a prohlédl pájení i součástky. Výrobcem desky je podle štítku Foshan Hanyi Computer Device Co., Ltd. – nic na pohled nevypadalo podezřele, žádný studený spoj ani viditelně poškozená součástka.

Změřil jsem obvyklé podezřelé – tranzistory, diody, odpory. Stále nic. Začínal jsem si říkat, že buď jde o poruchu, kterou multimetrem prostě nenajdu, nebo to vzdám.

Řešení přišlo z anglického fóra

Naštěstí jsem narazil na vlákno na webu All About Circuits, kde řešili prakticky totožný problém se zdrojem v termoelektrické vinotéce: https://forum.allaboutcircuits.com/threads/how-to-repair-a-thermoelectric-wine-cooler.176296/

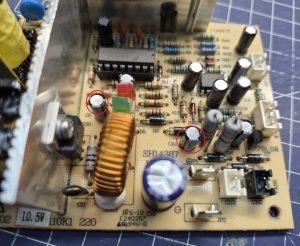

Na desce SH14387 jsou dva elektrolytické kondenzátory, které jsou zakroužkovány červeně. Vyměnil jsem je za nové kousky stejných hodnot a zdroj naskočil. Vinotéka od té doby chladí normálně a žádné pípání ani blikání se neobjevilo.

Zajímavé je, že kondenzátory při měření kapacity ani vizuální kontrole nijak nevybočovaly – přesto byly příčinou celého problému. Kdybych na to fórum nenarazil, asi bych desku rovnou vyhodil.
