Na první pohled úplně běžná patice pro relé na DIN lištu. Nic, co by budilo podezření.

Pracoval jsem s paticí Phoenix Contact RIF-0-BPT/21 (obj. č. 2900958) a při zapojování jsem omylem prohodil polaritu na svorkách cívky relé. Výsledek? Přepálená dioda uvnitř patice a následný zkrat na svorkách cívky. Relé přestalo fungovat úplně.

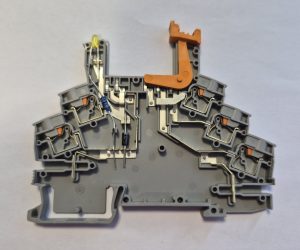

Po rozebrání patice je vše jasně vidět – uvnitř je interní obvod s LED indikací, rezistorem a ochrannou diodou. Právě tato dioda při záměně polarity dostala ránu, zkratovala a stáhla s sebou celý obvod cívky.

Ověřil jsem to v datasheetu Phoenix Contact – patice RIF-0-BPT/21 je určena výhradně pro DC napájení (typicky 24V DC). Interní dioda slouží jako ochrana proti zpětné EMF, ale záměnu polarity prostě nepřežije. Takže pokud s touhle paticí pracujete, opravdu zkontrolujte polaritu ještě před připojením napájení – ušetří vám to zbytečné náklady i nervy.
